QUADRO DISCONTACTOR

Comando e proteção de eletrobombas utilizadas em situações onde não é necessária a utilização de relé de nível para proteção na falta de água, em virtude desta proteção não ser necessária ou ser feita através de boia ou pressostato de pressão mínima.

DEFINIÇÕES:

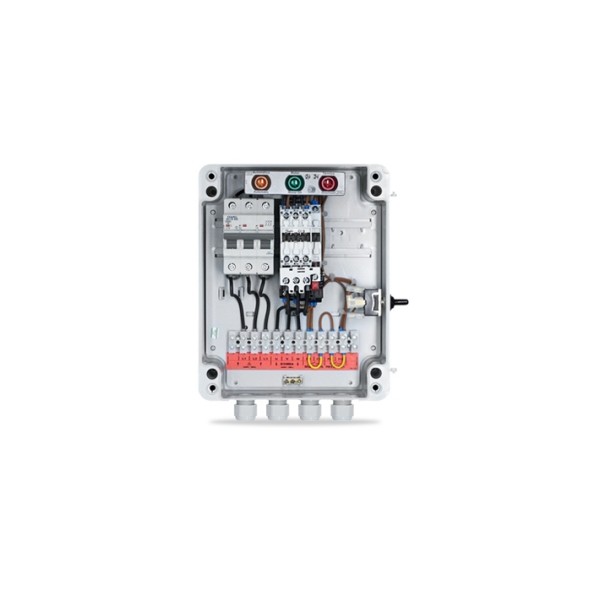

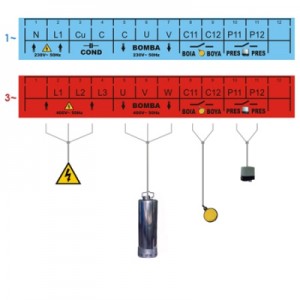

Caixa plástica 250x200x140 mm em ABS cinza RAL7035 com dobradiça e com tampa transparente em policarbonato, contactor e relé térmico das marcas selecionadas. Funcionamento automático, manual ou desligado, comandado por comutador de 3 posições com cápsula protetora. Ligação para comando remoto de segurança (C11-C12) (boia, pressostato ou outros). Ligação para comando remoto de arranque/paragem (P11-P12) (pressostato, boia ou outros).

Proteção contra curto-circuitos através de disjuntor. Proteção contra sobrecargas através de relé térmico. Indicação de quadro em funcionamento automático (sinalizador amarelo). Indicação de motor ligado (sinalizador verde). Indicação de disparo térmico (sinalizador vermelho). Bucins, para passagem dos cabos de ligação.

FUNCIONAMENTO:

Depois de efetuadas todas as ligações corretamente, o relé térmico deverá ser regulado de acordo com a intensidade nominal do motor. O quadro deverá apresentar todas as sinalizações desligadas até que o comutador do circuito de comando seja ligado para a posição de automático (AUT), altura em que o sinalizador amarelo liga. Se o comando de arranque/paragem (P11-P12) fechar, a bomba liga (sinalizador verde), só desligando quando o comando reabrir. A abertura do comando de segurança (C11-C12) faz desligar a bomba, independentemente das indicações dos comandos de arranque/paragem.

Caso não se pretenda fazer uso do comando de segurança, este deverá ser fechado através de um "shunt". Com o comutador do circuito de comando na posição manual, a bomba liga, independentemente do estado do comando de arranque/paragem e do comando de segurança. O disparo do relé térmico devido a sobrecarga (sinalizador vermelho) faz desligar a bomba, independentemente do estado de qualquer dos comandos.
