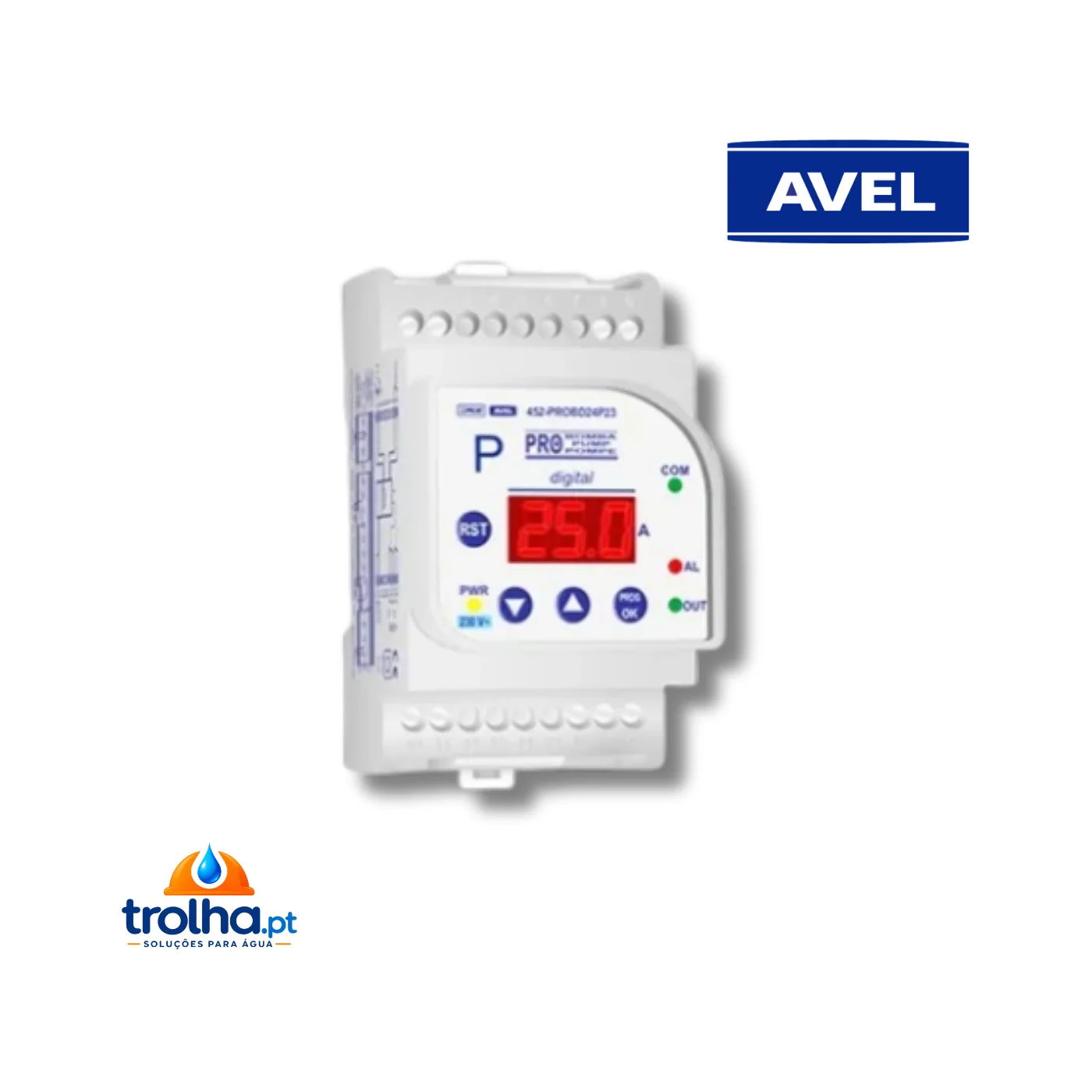

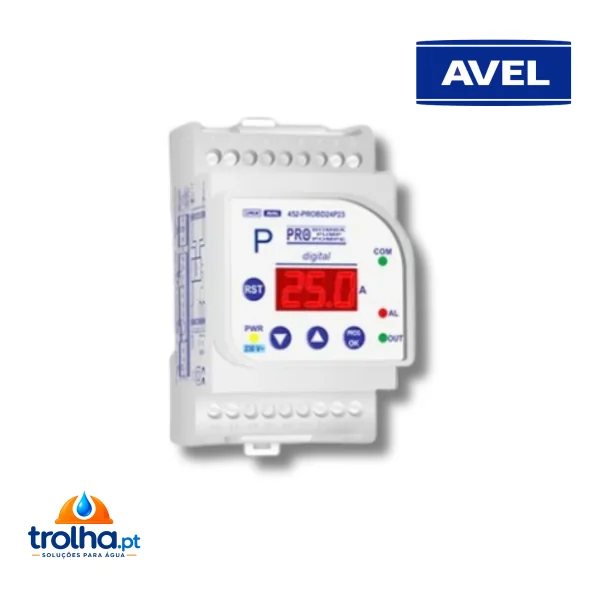

RELÉ ELETRÓNICO DIGITAL DE COMANDO E PROTEÇÃO

Relé eletrónico digital de comando e proteção, especialmente desenvolvido para a proteção de motores e bombas submersíveis, através do controlo da tensão e da intensidade.

DESCRIÇÃO:

Caixa modular (3 módulos) para aplicação em calha DIN. Intensidades máxima e mínima programáveis de 0 a 15,9A. Indicação de relé com tensão na alimentação (10-11/10-12), através de LED amarelo (PWR). Indicação no display dos erros de sobreintensidade e subintensidade. Indicação no display do tempo em espera para rearme automático. Indicação no display dos erros de sobretensão e subtensão. Indicação no display de comando arranque/paragem aberto. Indicação frontal da tensão nominal de alimentação do relé. Indicação lateral do diagrama de funcionamento. Indicação no display do consumo do motor. Indicação de comando de arranque/paragem (8-9) fechado, através de LED verde (COM). Indicação de relé de saída ligado (17-18), através de led verde (OUT).

COMO FUNCIONA:

Se o comando de arranque/paragem (8-9) se encontrar aberto, aparecerá no display uma mensagem de comando aberto (CO). Ao fecho do comando de arranque/paragem (8-9), sinalizado pelo respetivo LED, e caso não existam anomalias, corresponderá o fecho do relé de saída (17-18), sinalizado pelo respetivo LED e a indicação no display do valor da intensidade existente. Se o limite mínimo de intensidade for atingido por um período de tempo superior a 4 segundos fará desligar o relé de saída e será indicado no display, intermitentemente, a mensagem de erro de subintensidade “EIL” e o tempo (em minutos) restante para o rearme automático. O rearme automático será tentado 3 vezes, com os dois primeiros intervalos de 5min (valor pré-definido de fábrica, mas com a possibilidade de ser alterado pelo o utilizador), sendo o último rearme tentado após 99min, findo os quais o relé desliga definitivamente, ficando com a mensagem de erro de subintensidade “EIL”. O rearme do relé só será possível pressionando a tecla de reset, interrompendo o comando de arranque/paragem ou cortando temporariamente a alimentação. Se o limite máximo de intensidade for excedido por um período de tempo superior a 4 ou 8 segundos, conforme a sobrecarga verificada, fará desligar o relé de saída e será indicado no display a mensagem de erro de sobreintensidade elevada “EIH”. O rearme do relé só é possível pressionando a tecla de reset, interrompendo o comando de arranque/paragem ou cortando temporariamente a alimentação.

Os valores limites para a tensão estão pré-definidos em 195V para a tensão mínima e 240V para a tensão máxima. A ultrapassagem destes limites não altera funcionamento do relé, fazendo apenas que este indique uma mensagem de erro intermitente de subtensão (EUL) ou sobretensão (EUH).

CARACTERÍSTICAS TÉCNICAS:

· Tensões de alimentação AC: 230V; 400V (Outras tensões sob consulta).

· Tolerância na tensão de alimentação -15%...+10% Consumo e 3VA.

· Dimensões (L) 54mm x (A) 90mm x (P) 68mm.

· Relé de saída.

· Poder de corte: 1500VA (6A/250V).

· Tensão máxima de corte: 400VAC.
