QUADRO DE NÍVEL POÇO-DEPÓSITO

QUADRO FURO-DEPÓSITO

Comando e proteção de eletrobombas utilizadas no enchimento de depósitos, através da captação de água em poços, furos artesianos ou outros reservatórios.

DESCRIÇÃO:

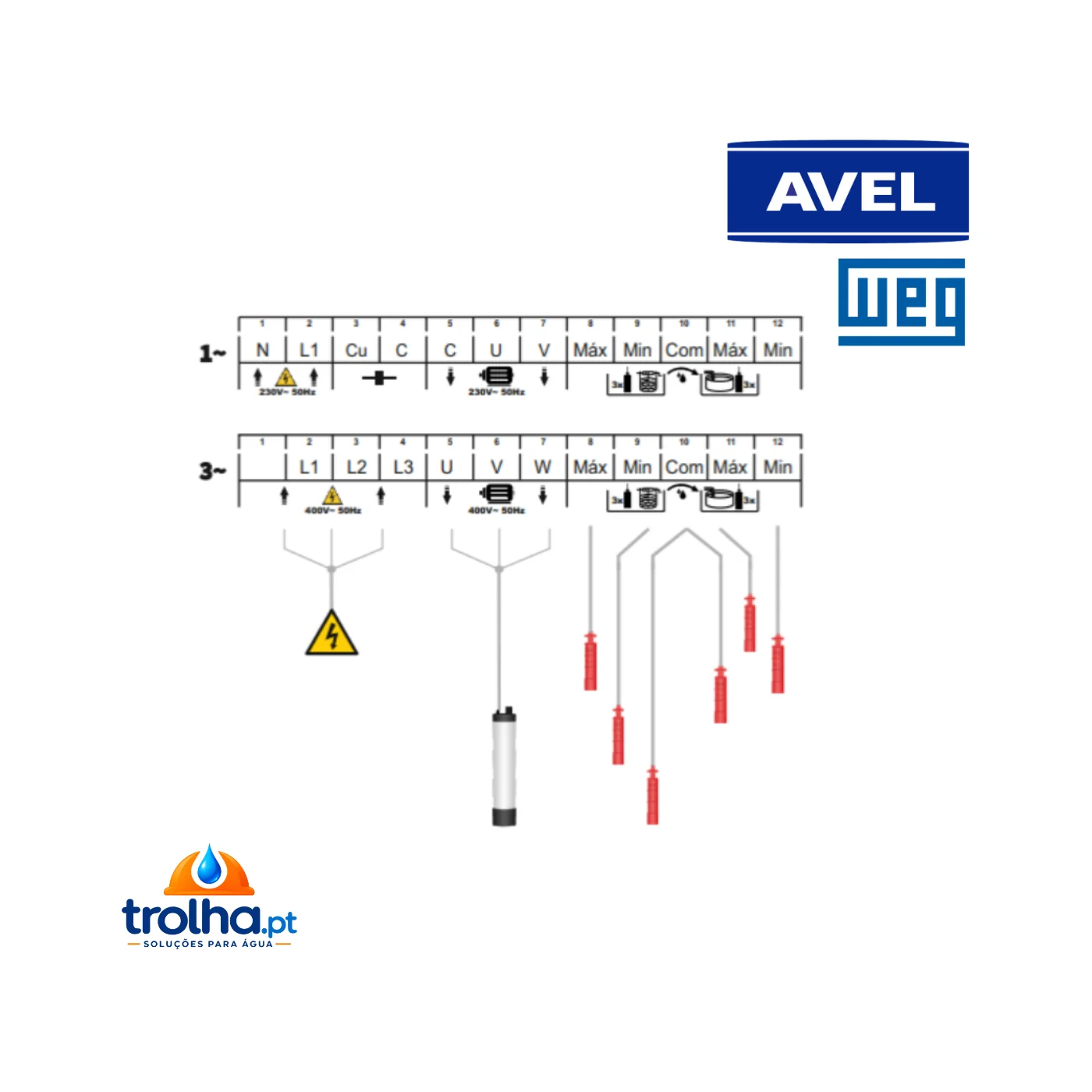

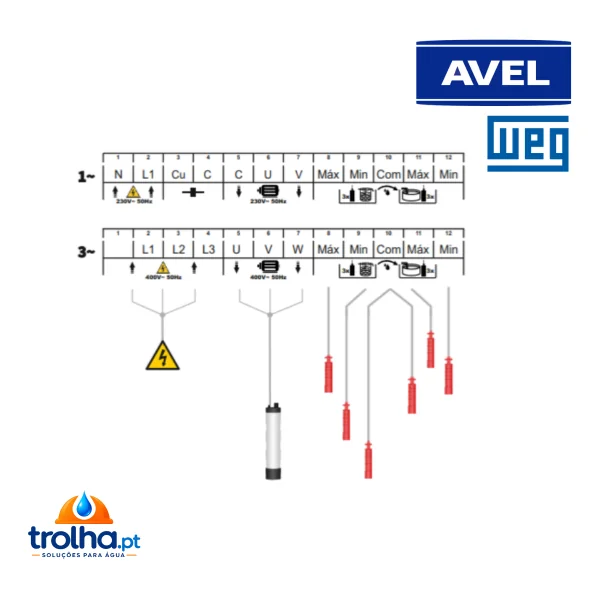

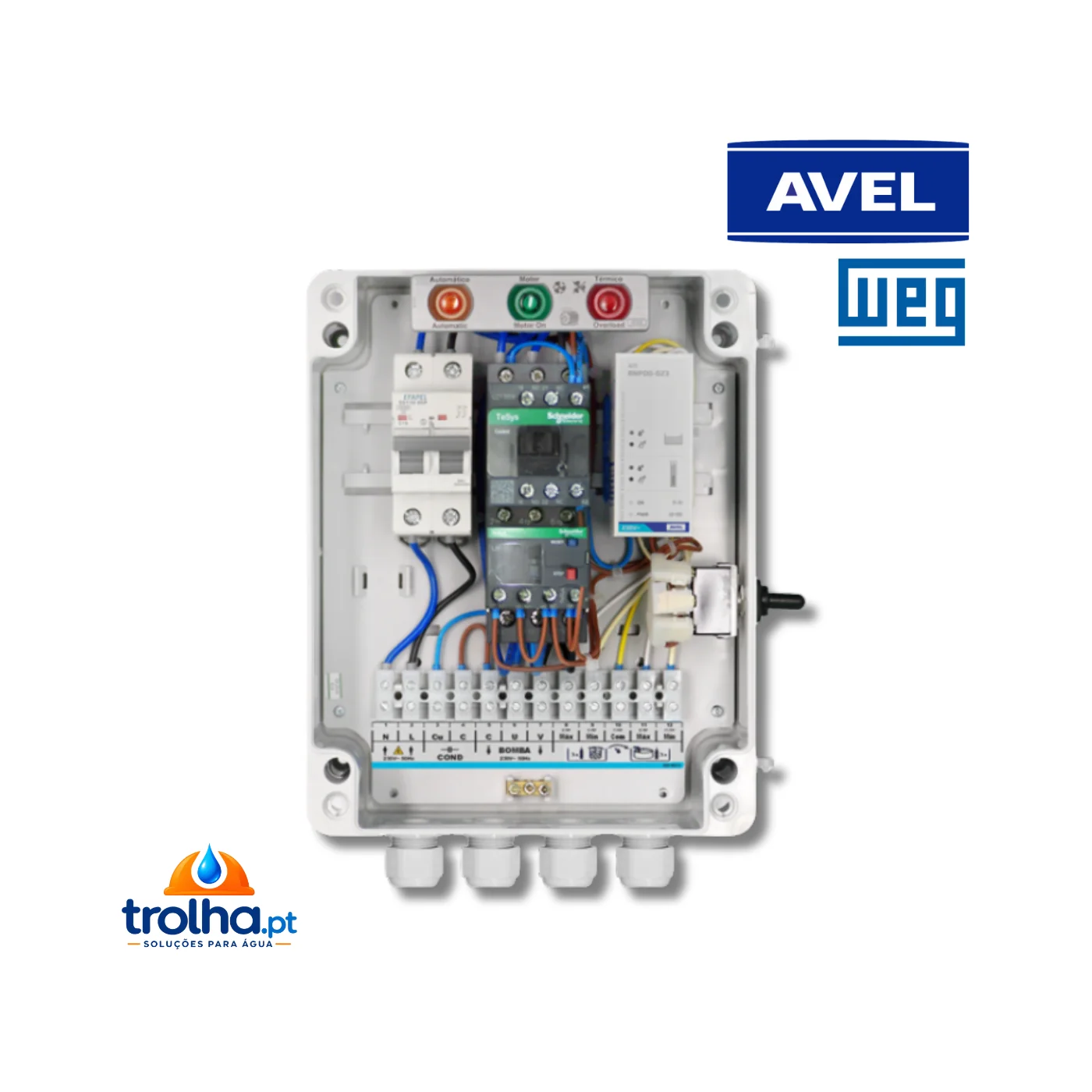

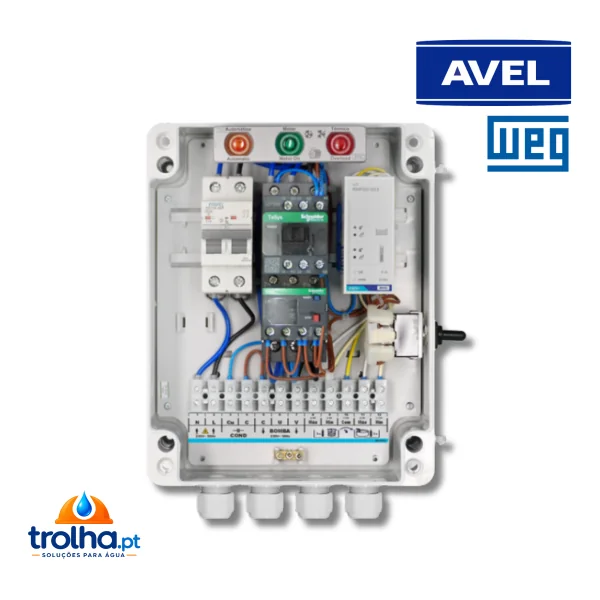

Caixa plástica 250x200x140 mm em ABS cinza RAL7035 com dobradiça e com tampa transparente em policarbonato. Contactor e relé térmico DANFOSS. Relé de nível para controlo de nível no poço e no depósito. Funcionamento automático, manual ou desligado, comandado por comutador de 3 posições com cápsula protetora. Proteção contra curto-circuitos através de disjuntor. Proteção contra sobrecargas através de relé térmico. Indicação de existência de água no depósito (LED verde no relé de nível). Indicação de falta de água no depósito (LED vermelho no relé de nível). Indicação de existência de água no poço (LED verde no relé de nível). Indicação de falta de água no poço (LED vermelho no relé de nível). Indicação de quadro em funcionamento automático (sinalizador amarelo). Indicação de motor ligado (sinalizador verde). Indicação de disparo térmico (sinalizador vermelho). 4 Bucins, para passagem dos cabos de ligação.

FUNCIONAMENTO:

Depois de efetuadas todas as ligações corretamente, o relé térmico deverá ser regulado de acordo com a intensidade nominal do motor. O quadro deverá apresentar todas as sinalizações desligadas até que o comutador do circuito de comando seja ligado para a posição de automático (AUT), altura em que o sinalizador amarelo liga. O relé de nível faz a leitura dos níveis de água através das sondas no poço e no depósito. Sempre que o nível no depósito descer além da sonda de Mín (LED vermelho em “depósito” no relé de nível) e existir água no poço (LED verde em “poço” no relé de nível), a bomba liga (sinalizador verde), desligando se o depósito encher (LED verde em “depósito” no relé de nível) ou se a água faltar no poço (LED vermelho em “poço” no relé de nível). Com o interruptor do circuito de comando na posição manual, a bomba liga, independentemente da existência de água ou não no depósito, não ligando, no entanto, se faltar a água no poço. O disparo do relé térmico devido a sobrecarga (sinalizador vermelho) faz desligar a bomba, independentemente do estado de qualquer dos comandos.
